Branchement boitier CDI
Bonjour,
J'aimerais savoir la signification des deux petits anneaux blancs sur les fils des capteurs d'allumage.

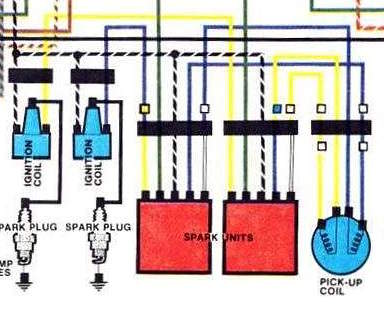

Par ailleurs, on peut voir sur le schéma électrique que ces deux fils de capteurs, ne sont pas branché au même endroit sur les boitier CDI.
Si quelqu'un peut m'en dire plus, j'aimerais connaitre la réponse. Merci
Bon confinement.
J'aimerais savoir la signification des deux petits anneaux blancs sur les fils des capteurs d'allumage.
Par ailleurs, on peut voir sur le schéma électrique que ces deux fils de capteurs, ne sont pas branché au même endroit sur les boitier CDI.
Si quelqu'un peut m'en dire plus, j'aimerais connaitre la réponse. Merci
Bon confinement.
-
Volatyl
- Volatyl - Admin
- Messages : 9204
- Enregistré le : jeu. 24 janv. 2008 07:17
- Localisation : CUVERGNON (60)
- Contact :
Re: Branchement boitier CDI
Ils servent à repérer le capteur en question, droite ou gauche, et surtout à ne pas se mélanger les fils de mêmes couleurs lorsque tu rebranches tout le circuit pour peu que tu ais tout mis à nus (et donc enlevé les cosses).
