Un 500 cx bricolé !!

[ticlem31]

Voici la roue avant assemblée , plutôt satisfait du résultat , plus cas voir l'ensemble sur la moto


[ticlem31]

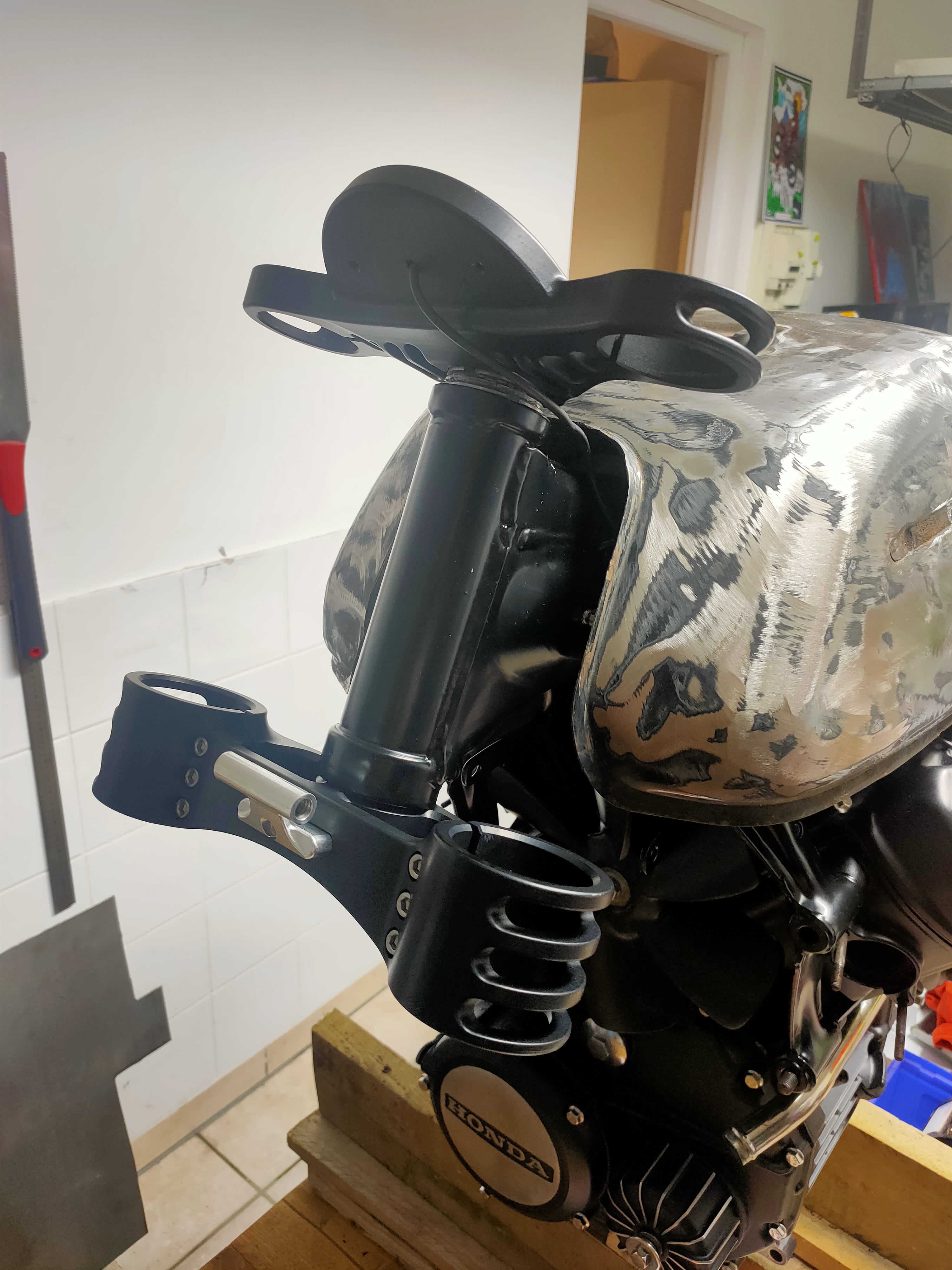

On continue sur une bonne lancée , réception des pièces alus anodisées.

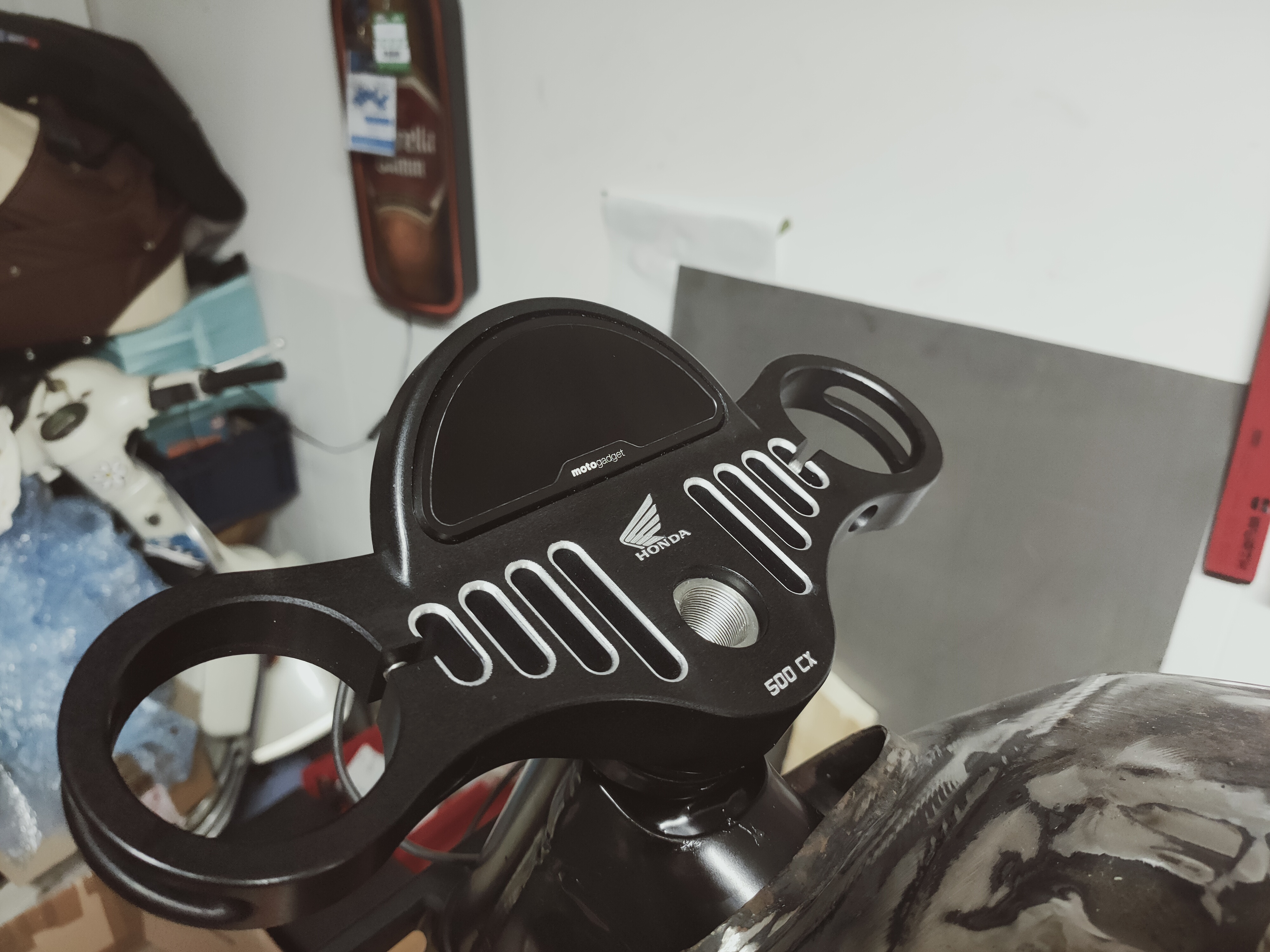

Après une petite reprise du té supérieur je le trouve carrément top (avis très personnel ).

Demain je retouche le reste des pièces et remontage en suivant . Ma fourche revient des chez mon peintre demain aussi, je vais pouvoir présenter la roue .


[thierry mecano]

Très bonne préparation, des bonnes idées, du savoir faire........................on va bien suivre ce post

[ticlem31]

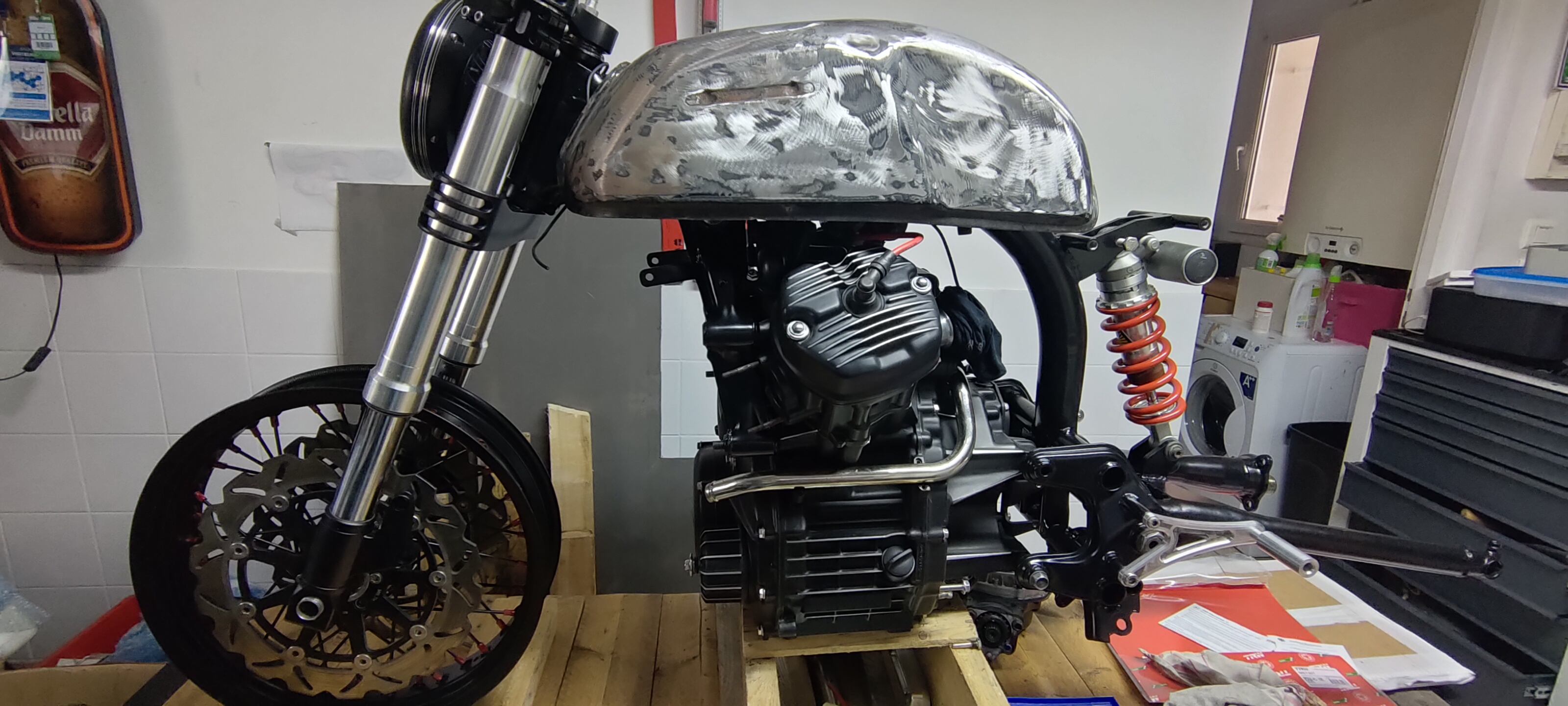

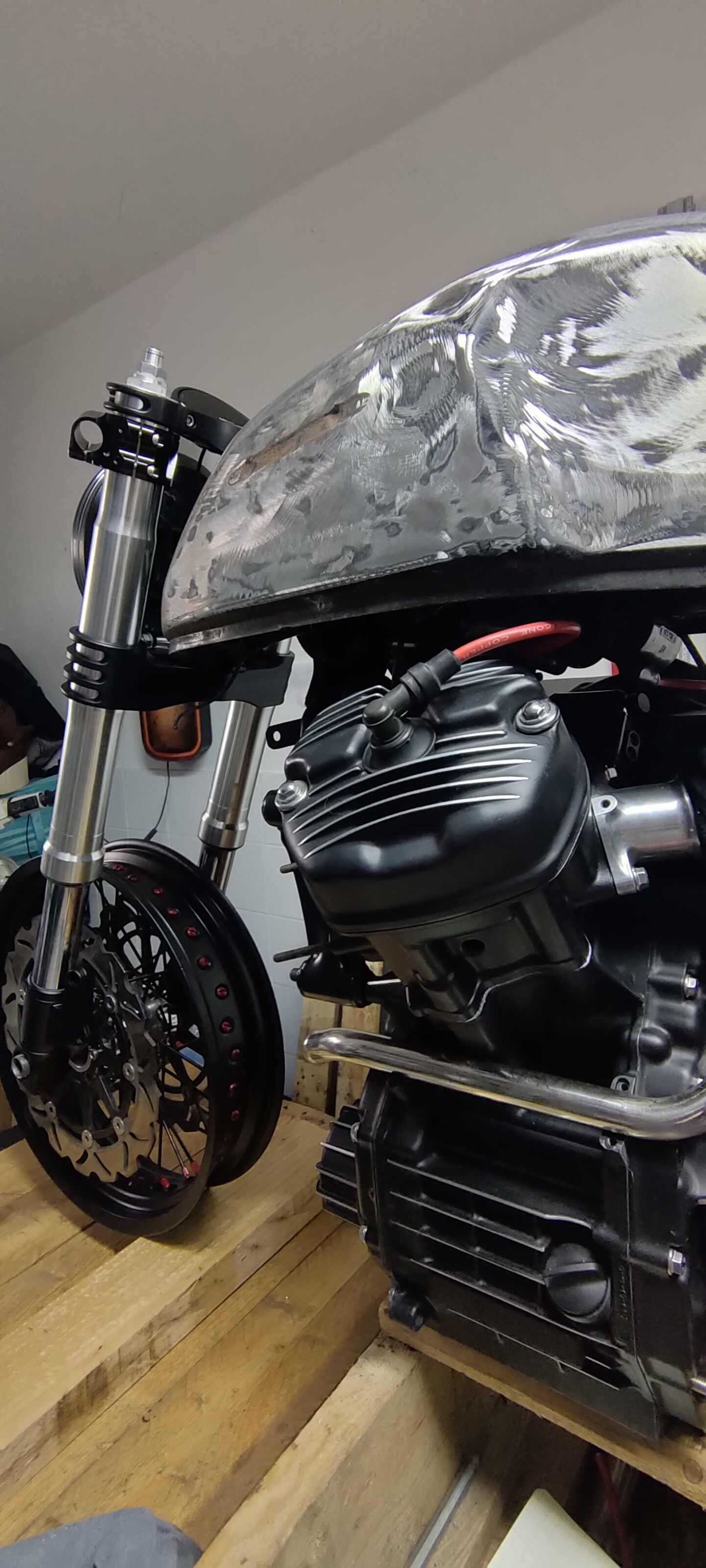

Petite vues de l'avancement avant une grosse semaine de vacances à l'océan :




À mon retour j'attaquerai le montage des tubes de bracelets , Comodo ,cocotte etc et début du câblage électrique.

À dans 10 jours

[yo-land]

Purée!!!!! Elle va envoyer du lourd, cette meule.......
Ça c'est d'la bricole mon gars!!!!!
Peux tu nous donner une idée des tarifs de l'anodisation, steup???
Bonnes vacances et à dans une quinzaine de jours pour suivre la suite avec impatience......

[ticlem31]

Pour l'ensemble des pièces (té, cuvelage de phare , boucle et feu arrière 160€ .

[yo-land]

Pour l'ensemble des pièces (té, cuvelage de phare , boucle et feu arrière 160€ .

Ha, woua!!! Ça reste relativement abordable.... et du coup tu as faire ça où???

[lahaye]

Je me permets un critique (constructive), à chaque fois que je vois un Caf'ra en base CX avec une belle fourche upsd, des gros cerceaux + pineus taille asse, y tjrs un truc qui jure: la taille ridicule du bras oscillant par rapport au reste !
Un petit renfort yagura au dessus ou au dessous, un montage de bras de revere ou deauville: ça serait visuellement + zoli et en accord..

Critique qui n’enlève rien à la qualité du boulot déjà abattu! Je tiens à préciser!

[ticlem31]

Pour l'ensemble des pièces (té, cuvelage de phare , boucle et feu arrière 160€ .

Ha, woua!!! Ça reste relativement abordable.... et du coup tu as faire ça où???

Chez Zincal à Toulouse , c'est du boulot propre.

[yo-land]

Pour l'ensemble des pièces (té, cuvelage de phare , boucle et feu arrière 160€ .

Ha, woua!!! Ça reste relativement abordable.... et du coup tu as faire ça où???

Chez Zincal à Toulouse , c'est du boulot propre.

Mercki, c'est noté!!!

[ticlem31]

Je me permets un critique (constructive), à chaque fois que je vois un Caf'ra en base CX avec une belle fourche upsd, des gros cerceaux + pineus taille asse, y tjrs un truc qui jure: la taille ridicule du bras oscillant par rapport au reste !
Un petit renfort yagura au dessus ou au dessous, un montage de bras de revere ou deauville: ça serait visuellement + zoli et en accord..

Critique qui n’enlève rien à la qualité du boulot déjà abattu! Je tiens à préciser!

Y a pas de soucis , toute critique est bonne à prendre .

Il est vrai que le bras fait minimaliste , si je ne me suis pas lancé dans la modification du bras avec du cintrage de tube etc , c'est que je veux faire la totalité de la prépa moi même et je suis limité en chaudronnerie , c'est pourquoi j'ai juste renforcé le bras au niveau de la chape (tôle de 5 mm ) .

Mais il est vrai que j'ai vu une prépa avec un bras modifié , ça a de la gueule

[lahaye]

Un renfort de bras comme la Vogica Supercity

J'avais fait sur mon DR 600 SM: assez simple et le gain en rigidité est flagrant, même avec du tube de construction tout con!
Ou comme certaines Bimota (ou ZRX) avec un dia. de renfort identique au dia. de bras: trop class!
Cintrage au sable et chalumeau, soudure MIG ou brasure Brox!

[Arthur281]

La réalisation est vraiment belle , joli travail de fraisage. Tu as utilisé quelle machine pour réaliser moyeux et autres pièces ?
Bonne continuation

[ticlem31]

La réalisation est vraiment belle , joli travail de fraisage. Tu as utilisé quelle machine pour réaliser moyeux et autres pièces ?
Bonne continuation

Salut, merci pour les compliments,

Pour la réalisation des pièces j'ai utilisé un tour conventionnel et une fraiseuse 3 axes numérique (Haas)

[Arthur281]

Ah oui sacré matériel la fraiseuse pour un 'amateur' !
